0. Introducción al tutorial SIM800L GPRS GSM y componentes necesarios para el proyecto

En está clase encontrarás información sobre los básicos usos del módulo SIM800L GPRS y GSM y como conectarlo al ordenador trás el convertidor FT232 y como mandar las básicas comendas al SIM. Es un ejercicio básico, sin embargo necesario para empezar cualquier tipo de actividad con el módulo SIM.

Las básicas tareas que vamos a solucionar en las clase incluyen:

- Conectar el módulo trás el convertidor al ordenador

- Acceder a la placa SIM entrando el código PIN del nível de ordenador

- Descargar los contactos del SIM al ordenador

Componentes necesarios:

Para realizar el cableado del módulo SIM800L GPRS GSM SIM Board Quadband con el adaptador convertidor USB/Serie 3.3V 5V FT232 necesitamos los elementos siguientes :

Módulo SIM800L GPRS GSM SIM Board Quadband

- Cables macho hembra

Adaptador convertidor USB/Serie 3.3V 5V FT232

Cable USB A a mini USB B

I. Cómo conectar el módulo SIM800L GPRS GSM SIM Board Quadband con el adaptador convertidor USB/Serie 3.3V 5V FT232

Utilizando la placa prototipo MB-102 sin soldar, realice el cableado siguiente:


Tenga cuidado a conectar todos los GND juntos tal que está indicado en nuestro cableado para tener un funcionamiento correcto.

II. Cómo configurar el módulo SIM800L GPRS GSM SIM Board Quadband a través del puerto Serie

El objetivo de esta parte es aprender a mandar diferentes comandos AT al módulo SIM800L para confirmar que la conexión esté establecida y para acceder a los datos de la tarjeta SIM que vamos a insertar en el módulo SIM800L. Primero insertamos la tarjeta SIM en el módulo SIM800L de la manera siguiente :

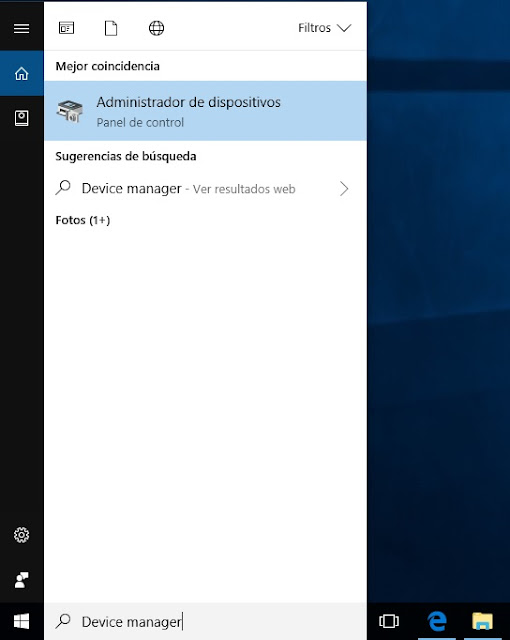

Notemos que la parte metálica de la tarjeta SIM debe encontrarse con las lamelas de contacto internas al módulo SIM800L. Conecte el adaptador convertidor USB/Serie 3.3V 5V FT232 al puerto USB de su ordenador y fíjese en el administrador de dispositivos en qué Puerto COM se ha colocado, de la manera siguiente:


De acuerdo a las informaciones que observamos, sabemos que para comunicarnos con el módulo SIM800L a través del convertidor FT232 USB/Serie vamos a usar el puerto COM6.

III. Cómo enviar comandos AT al módulo SIM800L GPRS GSM SIM Board Quadband a través del puerto Serie

Abra un archivo nuevo vacío en la interfaz Arduino y en la pestaña Herramientas/Puerto, elija el puerto COM que le ha indicado su ordenador, en nuestro caso será el puerto COM6.


Antes de mandar un comando AT, si ha insertado la tarjeta SIM después de haber encendido el módulo SIM800L, apáguelo y vuelva a prenderlo para que tome en cuenta la SIM sino no funcionara correctamente. Luego en la pestaña Herramientas abra el monitor serie y configúrelo de la misma manera que nosotros por lo que son de las opciones que se sitúan debajo de la ventana que aparece :


Los primeros comandos que vamos a mandar son los siguientes : - AT : para ver si estamos en comunicación con el módulo SIM800L, si es que sí nos contestará OK,
- AT+CPIN=XXXX : dónde XXXX es el código PIN de la SIM que ha insertado en el módulo SIM800L,
- AT + CPBR=1,10 : para listar los diez primeros contactos que han sido entrados en la SIM.


Efectivamente hemos podido comunicarnos con la SIM porque el módulo SIM800L tomó en cuenta el código PIN respondiendo OK y que está dispuesto a recibir o enviar llamadas y SMS. Además la SIM es capaz de mandarnos los diez primeros contactos registrados lo que nos confirme que hemos tenido acceso a esta.
